C-образный стальной профиль
C-образные профили изготавливаются автоматически на машине для формовки C-образных профилей. Машина для формовки C-образных профилей автоматически выполняет технологический процесс формования в соответствии с заданными размерами C-образного профиля. Технологический процесс Подача мате...
Описание
маркер
C-образные профили изготавливаются автоматически на машине для формовки C-образных профилей. Машина для формовки C-образных профилей автоматически выполняет технологический процесс формования в соответствии с заданными размерами C-образного профиля.
Технологический процесс
Подача материала① – Правка② – Формовка③ – Стабилизация④ – Правка⑤ – Измерение длины⑥ – Пробивка усиливающих круглых отверстий⑦ – Пробивка овальных соединительных отверстий⑧ – Формовка и резка⑨.
C.Z-образная сталь
Наименования видов:
Цинкованный C-образный профиль, Z-образный профиль, горячеоцинкованный C-образный профиль для кабельных лотков, C-образный профиль для стеклянных каналов, C-образный профиль для стеклянных фасадов, C-образный профиль для кабельных каналов, C-образный профиль с усилением, двухзамковый C-образный профиль, односторонний C-образный профиль, C-образный профиль для ручных тележек, C-образный профиль с неравными полками, C-образный профиль с прямыми кромками, C-образный профиль со скошенными кромками, C-образный профиль с внутренним загибом, C-образный профиль с внутренним скосом, C-образный профиль для кровельных (стеновых) прогонов, C-образный профиль для автомобильных профилей, C-образный профиль для опор автострад, C-образный профиль для солнечных креплений (серии 21-80), C-образный профиль для опалубочных опор, прецизионный C-образный профиль для оборудования и др.
C-образные профили изготавливаются методом холодной гибки из горячекатаной рулонной стали, обладают тонкостенной конструкцией с малым весом, превосходными характеристиками сечения и высокой прочностью. По сравнению с традиционным швеллером, при равной прочности позволяют достичь экономии материала до 30%.

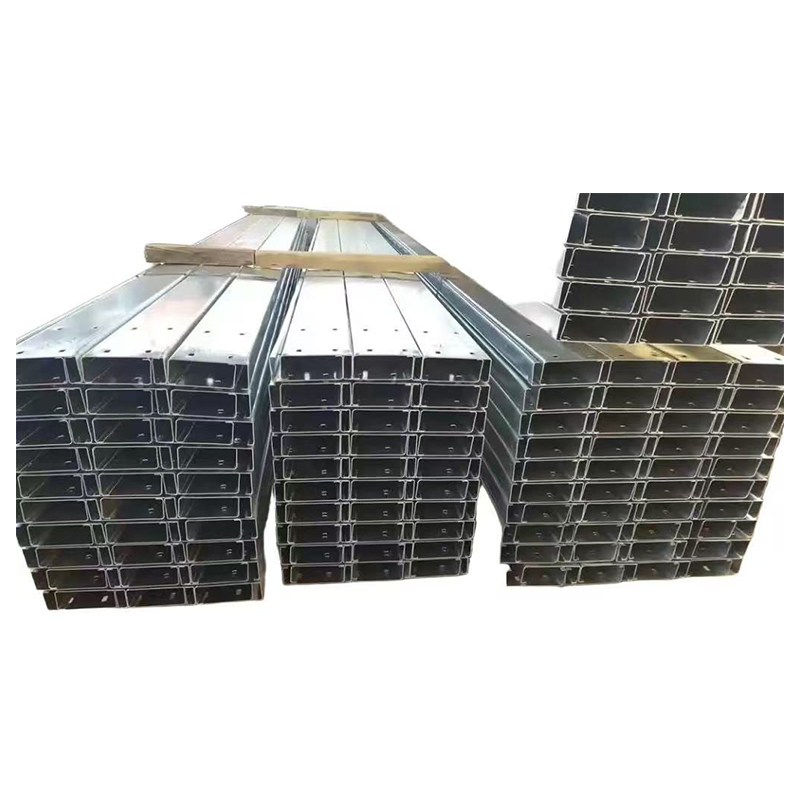

C-образный профиль (черная лента)

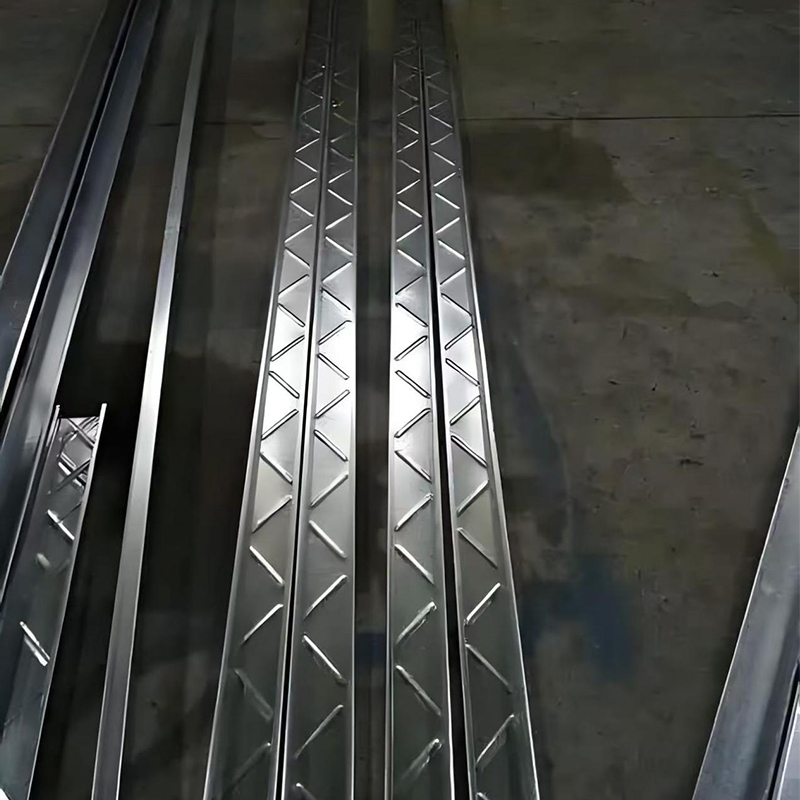

C-образный профиль со штампованными усиливающими ребрами в форме восьмёрки.
Классификация типоразмеров
C-образные прогоны разделяются на 10 типоразмеров по высоте: 80, 100, 120, 140, 160, 180, 200, 220, 250, 280 мм. Длина определяется согласно инженерному проекту, однако с учетом условий транспортировки и монтажа общая длина обычно не превышает 12 метров.
Таблица типоразмеров
Значение цифр в каждой строке (Возьмем в качестве примера C80×40x20×2,5):
Высота поперечного сечения H=80мм
Ширина секции B=40мм
Ширина отбортовки C=20мм
Толщина t=2.5мм
| Спецификация | Вес (кг/м) | Спецификация | Вес (кг/м) |
| 80×40×20×2.5 | 3.925 | 180×60×20×3 | 8.007 |
| 80×40×20×3 | 4.71 | 180×70×20×2.5 | 7.065 |
| 100×50×20×2.5 | 4.71 | 180×70×20×3 | 8.478 |
| 100×50×20×3 | 5.652 | 200×50×20×2.5 | 6.673 |
| 120×50×20×2.5 | 5.103 | 200×50×20×3 | 8.007 |
| 120×50×20×3 | 6.123 | 200×60×20×2.5 | 7.065 |
| 120×60×20×2.5 | 5.495 | 200×60×20×3 | 8.478 |
| 120×60×20×3 | 6.594 | 200×70×20×2.5 | 7.458 |
| 120×70×20×2.5 | 5.888 | 200×70×20×3 | 8.949 |
| 120×70×20×3 | 7.065 | 220×60×20×2.5 | 7.4567 |
| 140×50×20×2.5 | 5.495 | 220×60×20×3 | 8.949 |
| 140×50×20×3 | 6.594 | 220×70×20×2.5 | 7.85 |
| 160×50×20×2.5 | 5.888 | 220×70×20×3 | 9.42 |
| 160×50×20×3 | 7.065 | 250×75×20×2.5 | 8.634 |
| 160×60×20×2.5 | 6.28 | 250×75×20×3 | 10.362 |
| 160×60×20×3 | 7.536 | 280×80×20×2.5 | 9.42 |
| 160×70×20×2.5 | 6.673 | 280×80×20×3 | 11.304 |
| 160×70×20×3 | 8.007 | 300×80×20×2.5 | 9.813 |
| 180×50×20×2.5 | 6.28 | 300×80×20×3 | 11.775 |
| 180×50×20×3 | 7.536 | ||
| 180×60×20×2.5 | 6.673 |
Сфера применения
С-образная сталь широко используется в обрешетках и стеновых балках зданий из стальных конструкций, а также сама по себе может быть использована для изготовления легких кровельных каркасов, кронштейнов и других строительных компонентов.Кроме того, он также может быть использован для изготовления колонн, балок и кронштейнов в легкой машиностроительной промышленности.
