Описание

маркер

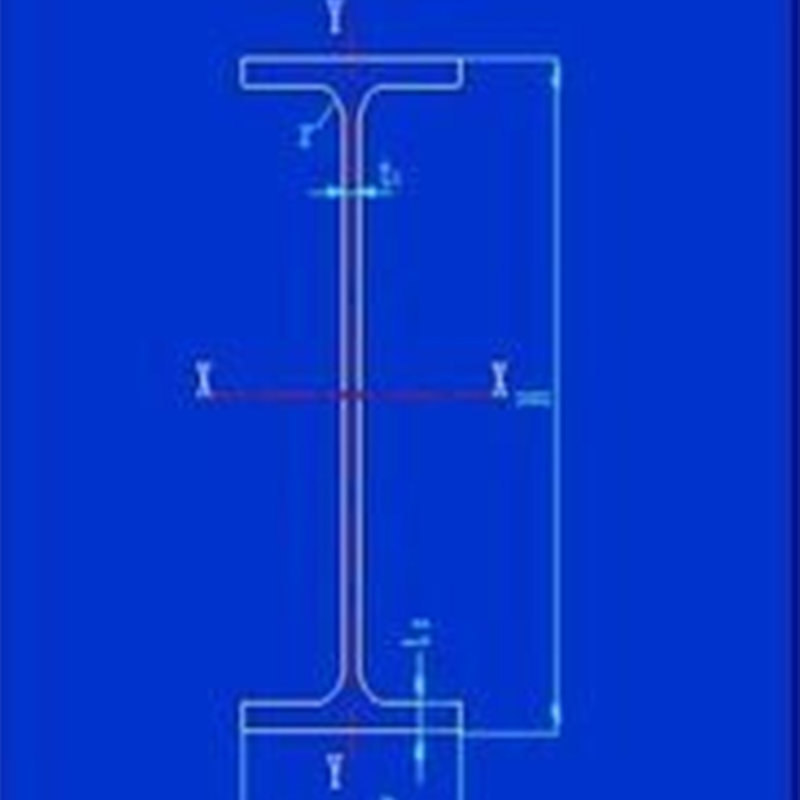

Н-образный стальной профиль представляет собой экономичный и эффективный профиль с более оптимизированным распределением площади поперечного сечения и более разумным соотношением прочности и веса. Он получил такое название потому, что его поперечное сечение совпадает с английской буквой «H». Поскольку все части Н-образной стали расположены под прямым углом, она имеет такие преимущества, как высокая прочность на изгиб во всех направлениях, простота конструкции, экономия средств и малый вес конструкции, что позволило широко ее использовать.

Структура Введение

Н-образный стальной — это новый тип экономичной строительной стали. Форма поперечного сечения Н-образной стали экономична и разумна, обладает хорошими механическими свойствами. Во время прокатки растяжение каждой точки поперечного сечения относительно равномерное, а внутреннее напряжение невелико. По сравнению с обычными двутавровыми балками она имеет такие преимущества, как большой модуль поперечного сечения, небольшой вес и экономия металла, что позволяет уменьшить конструкцию здания на 30-40%. Поскольку внутренние и внешние стороны ножек параллельны, а концы ножек имеют форму прямых углов, их можно собирать в компоненты, что позволяет сэкономить 25% сварочных и клепальных работ. Его часто используют в крупных зданиях (например, заводах, высотных зданиях и т. д.), где требуется большая несущая способность и хорошая устойчивость поперечного сечения, а также в мостах, на судах, в подъемно-транспортных машинах, фундаментах оборудования, кронштейнах, фундаментных сваях и т. д.

Н-образная сталь — это экономичная сталь с улучшенными механическими свойствами поперечного сечения, разработанная путем оптимизации двутавровой стали. Он назван так потому, что его поперечное сечение совпадает с английской буквой «H».

Его особенности следующие:

1.Ширина полки и высокая боковая жесткость.

2.Высокая прочность на изгиб, примерно на 5–10 % прочнее двутавровой балки.

3.Параллельные поверхности полок обеспечивают простоту соединения, обработки и монтажа.

4.По сравнению со сварными двутавровыми балками имеет низкую стоимость, высокую точность, малое остаточное напряжение, не требует дорогостоящих сварочных материалов и контроля сварных швов, а также экономит около 30% себестоимости производства стальной конструкции.

5.При той же нагрузке на поперечное сечение горячекатаная стальная конструкция H на 15–20 % легче традиционной стальной конструкции.

6.По сравнению с бетонными конструкциями, горячекатаные стальные конструкции H могут увеличить площадь использования на 6%, а собственный вес конструкции снижается на 20–30%, что снижает внутреннее напряжение конструкции.

7.Н-образную сталь можно перерабатывать в Т-образную сталь, а сотовые балки можно комбинировать для формирования различных форм поперечного сечения, что в значительной степени отвечает потребностям инженерного проектирования и производства.

Н-образную сталь разделяют на два типа: горячекатаную Н-образную сталь и сварную Н-образную сталь (Н). Горячекатаную Н-образную сталь подразделяют на три типа: широкополочную Н-образную сталь (HW), среднеполочную Н-образную сталь (НМ) и узкополочную Н-образную сталь (HN).

HW — стальной профиль в форме буквы H с практически одинаковой высотой и шириной полки; в основном используется для стальных сердечников колонн в железобетонных каркасных конструкциях, также известных как жесткие стальные колонны; в основном используется для колонн в стальных конструкциях.

HM — это отношение высоты H-образной стали к ширине полки, которое составляет приблизительно 1,33~1,75. В основном он применяется в стальных конструкциях: в качестве стальных каркасных колонн и каркасных балок в каркасных конструкциях, несущих динамические нагрузки; например: платформы оборудования

HN — отношение высоты двутавровой балки к ширине полки, большее или равное 2, в основном используется для балок; Двутавровые балки используются так же, как и HN-балки.

Основными материалами для изготовления Н-образных профилей являются стали Q235B, SM490, SS400, Q345, Q345B и др.

Область применения

Н-образная сталь в основном используется в качестве элементов балок и колонн в промышленных и гражданских сооружениях.

1.Стальные несущие кронштейны для промышленных сооружений

2.Стальные сваи и опорные конструкции для подземных проектов

3.Структура промышленного оборудования, такого как нефтехимическое и электроэнергетическое

4.Большепролетные стальные мостовые компоненты

5.Каркасная конструкция для судо- и машиностроения

6.Кронштейн балки поезда, автомобиля, трактора

7.Лента конвейера порта, высокоскоростной кронштейн перегородки

высокоскоростной кронштейн перегородки

H-образная сталь — это экономичная сталь поперечного сечения, которая широко используется в промышленности, строительстве, мостах, нефтяных буровых платформах и т. д. Прогнозируется, что спрос на H-образную сталь в моей стране составит около 2,5 миллионов тонн в 2005 году и 5 миллионов тонн в 2010 году. Однако текущая годовая мощность производства H-образной стали в моей стране составляет 1,2 миллиона тонн, и рыночный спрос очень огромен.

Функции

1.Высокая прочность конструкции

По сравнению с двутавровыми балками имеет больший момент сопротивления сечения и позволяет экономить 10–15% металла при тех же условиях несущей способности.

2.Гибкие и богатые стили дизайна

При одинаковой высоте балок пролет стальной конструкции может быть на 50% больше, чем у бетонной, что делает планировку здания более гибкой.

3.Малый вес конструкции

По сравнению с собственным весом бетонных конструкций он легче. Уменьшение собственного веса снижает внутреннюю силу конструкции, что может снизить требования к обработке фундамента здания, упростить конструкцию и снизить стоимость.

4.Высокая структурная устойчивость

Стальная конструкция, в основном состоящая из горячекатаной Н-образной стали, имеет научно обоснованную структуру, хорошую пластичность и гибкость, высокую структурную устойчивость, подходит для строительных конструкций, выдерживающих большие вибрационные и ударные нагрузки, обладает высокой устойчивостью к стихийным бедствиям и особенно подходит для строительных конструкций в некоторых сейсмоопасных зонах. По статистике, при разрушительных землетрясениях магнитудой 7 и более в мире наименьшие повреждения получают здания со стальными конструкциями, в основном из стали Н-образного сечения.

5.Увеличить эффективную площадь использования конструкции

По сравнению с бетонными конструкциями, стальные колонны имеют меньшую площадь поперечного сечения, что позволяет увеличить эффективную площадь использования здания. В зависимости от формы здания полезная площадь может быть увеличена на 4–6%.

6.Экономия труда и материалов

По сравнению со сваркой Н-образной стали, она позволяет значительно сэкономить трудозатраты и материалы, снизить потребление сырья, энергии и труда, имеет низкое остаточное напряжение, имеет хороший внешний вид и качество поверхности.

7.Удобен для обработки

Легко монтируется и устанавливается, а также легко демонтируется и повторно используется.

8.Охрана окружающей среды

Использование Н-образной стали позволяет эффективно защищать окружающую среду, что особенно проявляется в трех аспектах: во-первых, по сравнению с бетоном можно применять сухое строительство, которое производит меньше шума и пыли; во-вторых, за счет уменьшения собственного веса при строительстве фундамента берется меньше грунта, а ущерб земельным ресурсам невелик. Кроме того, значительно сокращается количество используемого бетона, а также сокращаются объемы горных выемок и добычи камня, что благоприятно сказывается на защите экологической среды; в-третьих, после окончания срока службы строительной конструкции и ее демонтажа количество образующихся твердых отходов невелико, а ценность вторичной переработки стального лома высока.

9.Высокая степень промышленного производства

Стальные конструкции, изготавливаемые преимущественно из горячекатаной Н-образной стали, имеют высокую степень индустриализации, легко поддаются механической обработке и имеют интенсивное производство. Они обладают высокой точностью, просты в установке и имеют простой контроль качества. Их можно встраивать в настоящие заводы по производству домов, мостов, промышленных установок и т. д. Развитие стальных конструкций создало и стимулировало развитие сотен новых отраслей промышленности.

10.Высокая скорость строительства

Он занимает небольшую площадь, пригоден для всесезонного строительства и меньше подвержен влиянию климатических условий. Скорость возведения стальных конструкций из горячекатаной Н-образной стали примерно в 2-3 раза выше, чем бетонных конструкций. Скорость оборота капитала увеличивается в геометрической прогрессии, что снижает финансовые затраты и, следовательно, экономит инвестиции. Возьмем в качестве примера «Здание Цзиньмао», «самое высокое здание» моей страны в районе Пудун, Шанхай. Основная конструкция высотой почти 400 м была завершена менее чем за полгода, в то время как на возведение сталебетонной конструкции ушло два года.

Различие

1.Двутавровые балки, как обычные, так и легкие, имеют относительно высокие и узкие размеры поперечного сечения, поэтому моменты инерции двух основных рукавов поперечного сечения сильно различаются. Поэтому их, как правило, можно использовать только непосредственно для элементов, изогнутых в плоскости их стенок, или для образования несущих элементов решетчатого типа. Он не подходит для элементов, сжатых в осевом направлении, или элементов, изогнутых перпендикулярно плоскости стенки, что значительно ограничивает область его применения.

2.Н-образный стальной профиль является высокоэффективным и экономичным профилем для резки (другие профили включают холодногнутую тонкостенную сталь, гофрированные стальные пластины и т. д.). Благодаря разумной форме поперечного сечения они могут повысить эффективность работы стали и улучшить несущую способность. В отличие от обычных двутавровых балок, полки Н-образных стальных профилей расширены, а внутренняя и внешняя поверхности обычно параллельны, что облегчает соединение с другими компонентами с помощью высокопрочных болтов. Размерный ряд разумный, а модели полные, что удобно для проектирования и выбора.

3.Полки двутавровой балки имеют одинаковую толщину. Существуют прокатные профили и комбинированные профили, состоящие из трех сваренных между собой пластин. Все двутавровые балки представляют собой прокатные профили, и из-за различий в технологическом процессе внутренняя кромка полки имеет уклон 1:10. Полка Н-образного стального профиля отличается от прокатки обычной двутавровой балки, в которой используется только один набор горизонтальных роликов. Так как его полка шире и не имеет уклона (или уклон очень мал), для одновременной прокатки необходимо добавить дополнительный комплект вертикальных роликов. Поэтому процесс прокатки и оборудование здесь сложнее, чем на обычных прокатных станах. Максимальная высота прокатной двутавровой балки, которую можно производить внутри страны, составляет 800 мм. Если высота превышает эту величину, то это может быть только сварная составная секция. Национальный стандарт моей страны для горячекатаных двутавровых балок (GB/T11263-1998) делит двутавровые балки на три категории: узкополочные, широкополочные и стальные сваи, с кодами hz, hk и hu соответственно. Узкополочная стальная арматура в форме Н-образного профиля подходит для балок или элементов, работающих на сжатие и изгиб, в то время как широкополочная стальная арматура в форме Н-образного профиля и стальные сваи в форме Н-образного профиля подходят для элементов, работающих на сжатие в осевом направлении или изгиб. По сравнению с двутавровой балкой, W, IX и IY не так хороши, как двутавровая балка, при условии равного веса.

Таблица типоразмеров

Категория	Высота*ширина модели	H*B	B	t1	t2	кг/м
Широкополочный двутавр типа HW	100*100	100*100	100	6	8	17.2
	125*125	125*125	125	6.5	9	23.8
	150*150	150*150	150	7	10	31.9
	175*175	175*175	175	7.5	11	40.42
	200*200	200*200	200	8	12	50.5
	200*200	200*204	204	12	12	56.7
	250*250	250*250	250	9	14	72.4
	250*250	250*255	255	14	14	82.2
	300*300	294*302	302	12	12	85
		300*300	300	10	15	94.5
		300*305	305	15	15	106.3
	350*350	344*348	348	10	16	115
	350*350	350*350	350	12	19	137
	400*400	388*402	402	15	15	141
		394*398	398	11	18	147.3
		400*400	400	13	21	172.3
		414*405	405	18	28	233
		428*407	407	20	35	284
		400*408	408	21	21	197.4
Среднеполочный двутавр типа HM	150*100	148*100	100	6	9	21.4
	200*150	194*150	150	6	9	31.2
	250*175	244*175	175	7	11	44.1
	300*200	294*200	200	8	12	57.3
	350*250	340*250	250	9	14	79.7
	400*300	390*300	300	10	16	107.3
	450*300	440*300	300	11	18	124
	500*300	482*300	300	11	15	115
	500*300	488*300	300	11	18	129.1

Категория	Высота*ширина модели	H*B	H	B	T1	T2	кг/м
Среднеполочный двутавр типа HM	600*300	582*300	582	300	12	17	137
		588*300	588	300	12	20	151.1
		594*302	594	302	14	23	175
Узкополочный двутавр типа HN	150*75	150*75	150	75	5	7	14.3
	175*90	175*90	175	90	5	8	18.2
	200*100	198*99	198	99	4.5	7	18.5
	200*100	200*100	200	100	5.5	8	21.7
	250*125	248*124	248	124	5	8	25.8
	250*125	250*125	250	125	6	9	29.7
	300*150	298*149	298	149	5.5	8	32.6
	300*150	300*150	300	150	6.5	9	37.3
	350*175	346*174	346	174	6	9	41.8
	350*175	350*175	350	175	7	11	50
	400*200	396*199	396	199	7	11	56.7
	400*200	400*200	400	200	8	13	66
	450*200	446*199	446	199	8	12	66.7
	450*200	450*200	450	200	9	14	76.5
	500*200	496*199	496	199	9	14	79.5
		500*200	500	200	10	16	89.7
		506*201	506	201	11	19	103.1
	600*200	596*199	596	199	10	15	95.2
		600*200	600	200	11	17	106.1
		606*201	606	201	12	20	120.3
	700*300	692*300	692	300	13	20	166
	700*300	700*300	700	300	13	24	185
	800*300	792*300	792	300	14	22	191
	800*300	800*300	800	300	14	26	210
	900*300	900*300	900	300	16	28	243
